EST106 静电枪法静电放电模拟器拉第笼放电靶校准静电放电发生器校准装置

由静电枪、静电放电模拟器、静电放电发生器校准装置由法拉第笼、静电放电靶、高阻高压表等组成的校准系统。

放电电流波形校准

EST802或EST803静电枪设置成接触放电模式

开路高压校准

高压校准的目的是确保每次实验都是释放的规定等级的静电电压。校准时，将EST105高压计置于测试桌上并进行良好接地。然后将EST802或EST803枪头与高压计接触，设置成空气放电模式

　

详细操作使用，参考技术文章：

1.静电枪ESD放电枪的校准与计量

2012年北京静电防护与标准化学术会论文集

https://wenku.baidu.com/view/59d3dc0d3968011ca2009127.html

2.静电放电模拟器校准计量静电放电发生器校准方法

https://wenku.baidu.com/view/f66606b0cc22bcd126ff0cce.html?rec_flag=default&fr=Recommend_RelativeDoc-100133,80124,110010,100025,80088-kpdrec_doc_pc_view-59d3dc0d3968011ca2009127&sxts=1644976915798

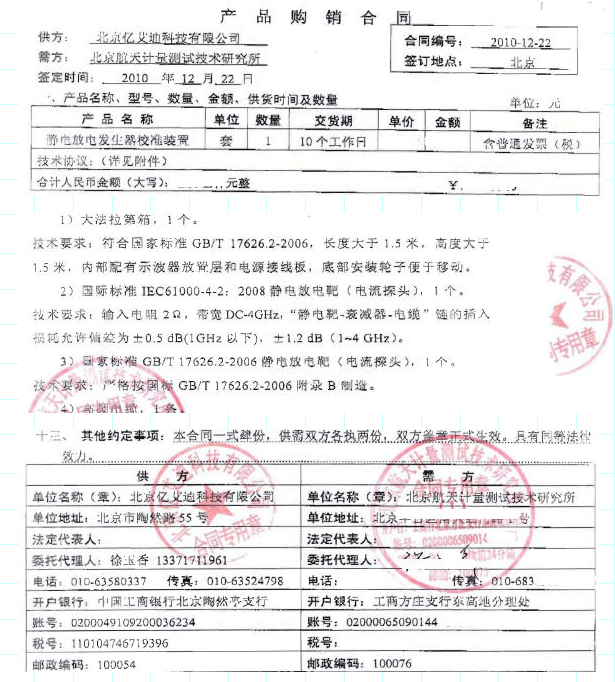

名称	型号	品牌	数量	主要技术指标

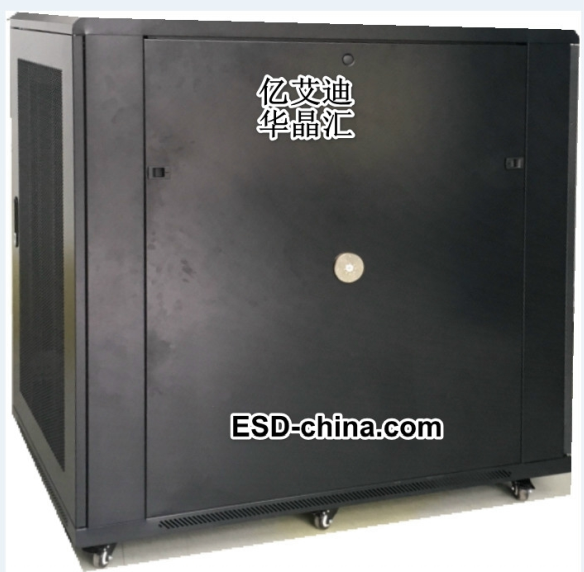

法拉第笼	EST002	亿艾迪/华晶汇	1台	1.2×0.6×0.6(M)

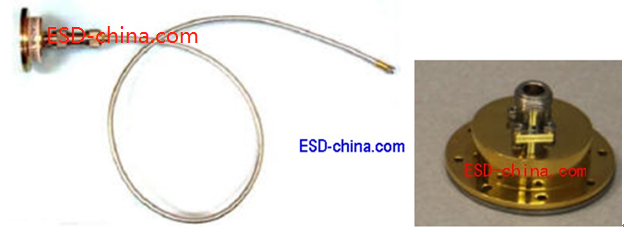

静电放电靶	4001	ESDEMC	1套	1、带宽：DC－4GHz; 2、输出阻抗：50Ω; 3、衰减器：20dB, 30dB; 4、高频电缆：50～100cm;5、最大输入脉冲：30kV /120A （ESD波形); 6、接口：N或SMA
高阻高压表	ES105	ESDEMC	1台	100kV, 1V分辨率，1%, 超高输入内阻（100GΩ）

国家最高计量科学研究中心中国计量科学研究院校准证书

国家新标准GB17626.2-2018 IEC61000-4-2(2008) 与老标准的区别

IEC61000-4-2:2008 和GB17626.2-2006 标准中法拉第笼的差别

GB17626.2-2006它对应于国际标准IEC61000-4-2：2001标准其前面板的大小为1.5*1.5米2，由于大部分标准板材的尺寸都是1.2*2.4米²。所以在制造时，前面板实际上是由两块板焊接成一块，这样就成在缝隙或焊接线条，一是影响美观，二也是浪费板材。所以在IEC61000-4-2:2008标准中就将这前面板改成了大于等于1.2*1.2米²。其结构完全相同，安装电流靶的孔和固定螺丝也完全相同,如果还是老标准的法拉第笼新标准也还能用。

标准另一个重要的变化是对电流靶及衰减器和线链的带宽从1GHz提高到4GHz, 示波器的带宽也要求2GHz，并给出了校准电流靶的方法，这样准确度更高。

GB17626.2-2006标准很快要更新到IEC61000-4-2(2008)，所以建议选择设备时，选择IEC61000-4-2(2008)的设备，ESD-china的电流靶

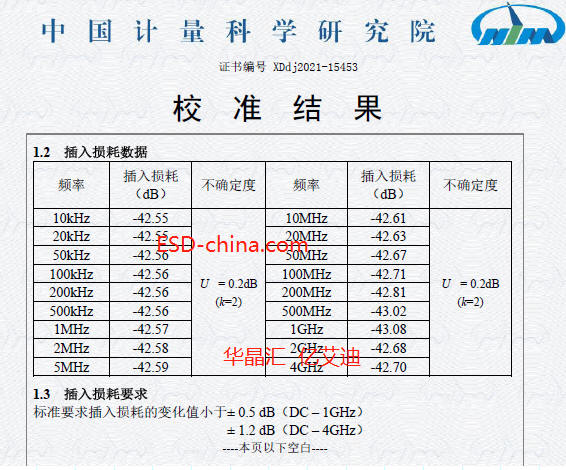

国家最高计量科学研究中心中国计量科学研究院校准证书

（2021年证书）

1．DC～4GHz 完全符合并优于 GB17626.2-2018 （等效于EN/IEC 61000-4-2 Ed.2 标准）

2. 插入损耗：靶-衰减器-电缆链：

•频率1GHz及以下，插入损耗不超过±0.5dB

•频率1GHz～4GHz，插入损耗不超过±1.2dB

3. 20dB 衰减器和电缆线 RG400

技术指标：
·        测量范围：0～±100kV
·        测量准确度：±0.5%RD±0.01%FS
·        输入内阻：≥100G Ω =1×1011Ω
·        显示：4　½ 数字LCD
·        分辨率：±1V (0～±19.99kV）， ±10V ≥20kV
·        体积：20cm(长)*15cm（宽）*40cm（高）
·        重量：约3kg
